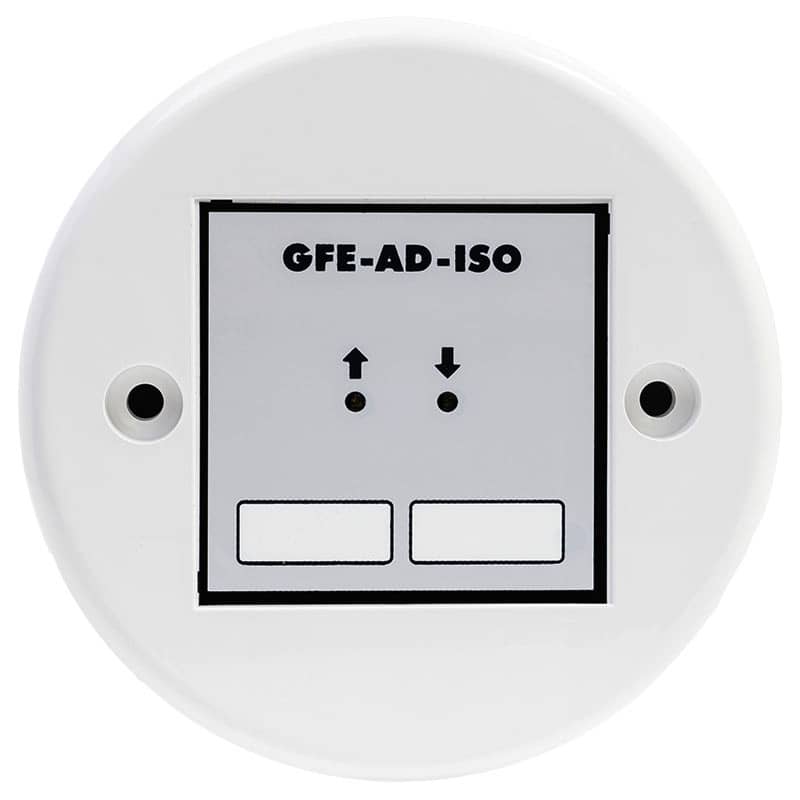

O GFE-AD-ISO é um isolador autónomo de circuito de comutação negativo concebido para isolar curto-circuitos no circuito de detecção endereçável de todos os painéis de controlo de alarme de incêndio endereçáveis GFE.
Podem ser ligados até 32 dispositivos de detecção entre dois isoladores, de acordo com a norma EN54.
A GFE-AD-ISO é alimentada por laço e sensível à polaridade, devendo ter-se o cuidado de seguir as indicações no PCB. Além disso, como são instalados dois LEDs para facilitar a identificação “Loop in” e “Loop out”, deve ser adoptada uma abordagem consistente ao ligar o isolador.
ESPECIFICAÇÕES TÉCNICAS
| TENSÃO: OPERAÇÃO DO LAÇO | 17 V a 40 V DC |
| CORRENTE NO LAÇO: REPOUSO | 0.15 mA (28 V DC nominal) |
| CORRENTE NO LAÇO: ISOLADO C/ LED ATIVO | 6.2 mA (28 V DC nominal) |
| SECÇÃO DO CABO MÁX. | 2.5 mm² |
| HUMIDADE RELATIVA MÁX. | 95% HR sem condensação |
| TEMPERATURA DE FUNCIONAMENTO | -10ºC a 50ºC |
| CAIXA: MATERIAL E COR | ABS Branco ou Vermelho |
| DIMENSÕES | 100 (D) x 48 (A) mm |
| PESO | 119 g |
| PESO: MÓDULO + CAIXA | 155 g |
